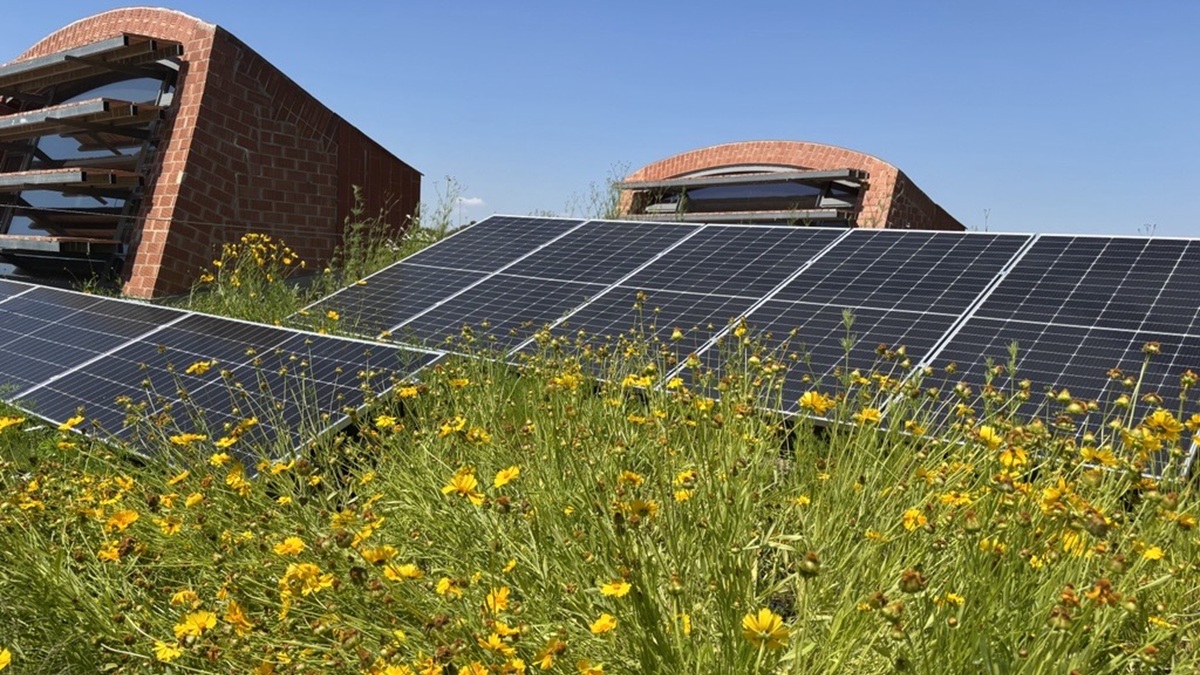

Fotovoltaica en cubiertas ajardinadas sin perforar la impermeabilización
Un sistema drenante con soporte integrado permite instalar placas solares sobre cubiertas verdes sin alterar su funcionalidad hidráulica
PROJAR
La incorporación de instalaciones fotovoltaicas en cubiertas vegetales está ganando presencia en Europa, impulsada por nuevas exigencias normativas y por la búsqueda de soluciones que combinen generación energética y mejora ambiental del entorno construido. Sin embargo, la hibridación entre cubierta verde y estructura solar plantea retos técnicos específicos que requieren sistemas constructivos adaptados.
A diferencia de una cubierta convencional, una cubierta ajardinada incorpora capas de sustrato, drenaje y vegetación que deben mantener su funcionalidad hidráulica y estructural. La instalación de soportes fotovoltaicos tradicionales puede generar interferencias en el drenaje, concentraciones de carga o perforaciones en la membrana impermeabilizante, con el consiguiente riesgo para la estanqueidad y la durabilidad del sistema.
En este contexto se sitúa el sistema PR-SOLAR, desarrollado por Projar, concebido como una placa drenante con soporte integrado para instalaciones fotovoltaicas en cubiertas ajardinadas. El sistema integra en un mismo elemento la función de drenaje y la estructura de soporte, evitando la superposición de componentes independientes.
Compatibilidad estructural y continuidad hidráulica
El sistema está diseñado para cubiertas con una inclinación máxima de 5º y se compone de una placa de drenaje de 60 mm de altura con un elemento de soporte central integrado, junto con perfiles de aluminio para la sujeción de los paneles solares.
Una de sus características relevantes es que permite la instalación sin necesidad de perforar la membrana impermeabilizante. La estabilidad del conjunto se obtiene mediante el lastre proporcionado por el propio sustrato y la vegetación, reduciendo la dependencia de anclajes mecánicos y minimizando posibles puntos críticos en la impermeabilización.
Desde el punto de vista estructural, el sistema presenta un peso propio de 12 kg por unidad sin lastre y una resistencia a compresión en vacío superior a 25 kN/m², parámetros que permiten su integración en cubiertas ajardinadas sin comprometer la distribución de cargas. Además, cada placa ofrece una capacidad de retención de agua de 43 litros, contribuyendo a la gestión hídrica propia de este tipo de soluciones constructivas. Las dimensiones de cada unidad son 198 x 97 x 6 cm, lo que facilita su disposición modular en superficie de cubierta.
Soluciones específicas para cubiertas híbridas
La integración de soporte y drenaje en una única pieza responde a la necesidad de mantener la continuidad funcional de la cubierta vegetal al incorporar generación fotovoltaica. En proyectos de cubiertas híbridas solar-verde, la compatibilidad entre estructura, impermeabilización y sistema de drenaje resulta determinante para la durabilidad y el rendimiento del conjunto.
En un contexto en el que la normativa europea impulsa tanto la instalación de energía solar como el desarrollo de infraestructura verde, la disponibilidad de sistemas específicos para esta tipología constructiva se convierte en un elemento clave para la viabilidad técnica de los proyectos.
